条码仓库解决方案
发布时间:2013-01-29

方案概述

库存管理的高效性在于库存管理解决方案的实用性和高效性,而库存管理的优劣又极大的影响着整个企业供应链系统的正常运转。天地条码仓储管理解决方案正是基于优化库存管理,实时采集数据,用先进的计算机技术,便捷的数据采集方式,把最新的库存信息以可视化的方式及时的展现在企业决策者面前。同时,通过统计、分析一段时间内的库存变化情况及其走势,辅助企业决策者做出正确的决策。

天地条码仓储管理系统是天地条码仓储管理解决方案的一个具体实现。它基本实现了解决方案所提出的便捷采集库存变化动态数据,自动生成工单报表,以人性化,可视化的方式将仓库的库存现状及时的反映在决策者的面前。同时,它还提供给销售业务人员最新的库存信息,方便身在外地的业务人员及时了解库存的最新情况,及时做出相应策略。

天地条码仓储管理系统基本包括主软件系统和外围辅助系统两大部分,主软件系统是这套管理系统的核心部分,包括了产品信息管理,下线,库存操作信息接收,库存盘点信息接收与核对,仓库平面图、立体图,仓库管理,工单自动生成与管理,部门人员管理,个人信息,系统设置,扫描枪管理等功能。而辅助系统包括条码扫描枪系统,条码打印系统,接口程序等几个部分,这些系统是整个管理软件系统不可缺少的部分,它们将辅助库存管理人员完成库存操作。

这套管理系统中最有特色的部分是它的库存平面图、立体图部分功能,这部分功能主要体现在可以自定义库存平面图,上传库存变化信息以后可以直接显示在平面图上,在平面图上可以进行查询操作,以直观的,可视化的方式呈现给用户。

产品流程

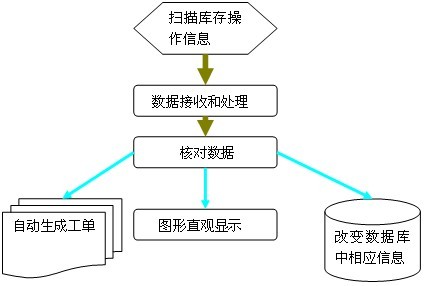

天地条码仓储管理系统的总体工作流程如下图所示:

利用数据采集设备对库存基本操作(入库,出库,货位盘点,过期销库和货位移动等)数据进行便捷化采集,通过系统数据接收及处理模块对这些原始数据进行处理和分析,根据具体情况更改数据库,从而改变数据库中的库存现状,然后通过可视化的方式展现在用户的面前。同时,系统还有自动的工单生成,工单查询功能,省去手工录入工单的麻烦。管理者也可踪所有库存操作,保证仓库的安全性和合理性。系统的库存状态变化走势分析,辅助决策者做出合理判断,预警功能也能够帮助管理者做出决策。

3,主软件系统简介

天地条码仓储管理系统的主体软件由“产品管理”,“库存管理”,“工单管理”,“人员管理”和“系统维护”五个部分组成,除此之外还有基本的人员登录,退出,关于,辅助功能等功能。软件的主界面如图



3.1 产品管理

产品管理包括“产品基本信息管理”和“产品下线”两个部分。产品信息录入是用户在使用仓库管理操作之前应该完成操作。用户应该将本厂家已知的所有产品的详细信息录入到系统中,以便于系统在接收库存信息时可以识别条码所对应的产品信息。对于物流仓库,也应该录入可能存放在该仓库的所有产品的详细信息,尤其是条码与产品的对应信息。

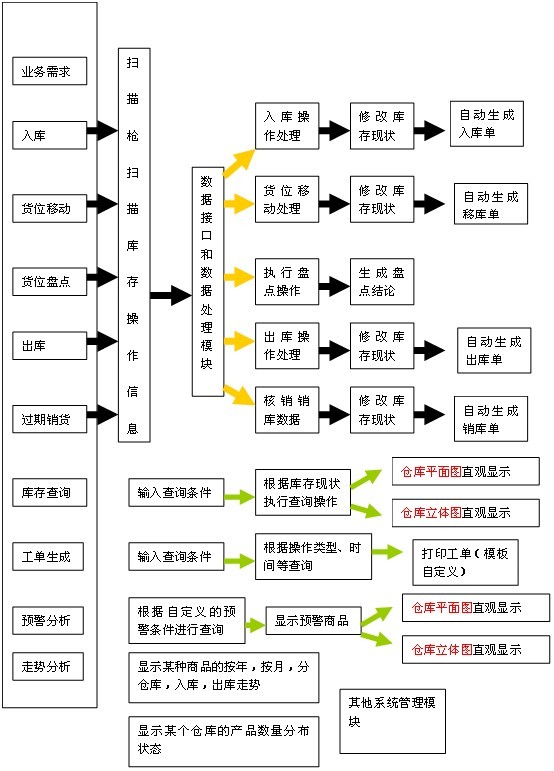

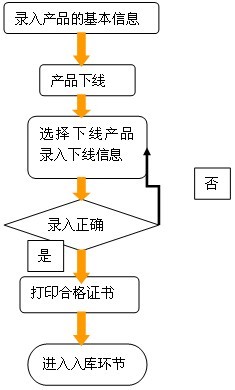

这部分的主要流程是

这里的产品基本信息指的是产品的最基本的信息要素,包括产品的条码、名称、图号、重量、规格等等(可扩展)。

用户可以通过产品管理界面完成以下功能:查询全部产品信息,添加产品信息,选择某一条产品信息以后,对该产品信息进行修改和删除等操作。

产品下线是生产企业的一项基本流程,产品生产完成之后,在进入仓库之前,需要产品下线的管理人员对下线产品基本情况做一个录入,同时检验产品的质量,做出合格与否的判断,如果合格将给出合格证书,合格证书将贴于产品上,合格证书上显示了生产产品的数量,规格,合格证书所遵循的标准等。

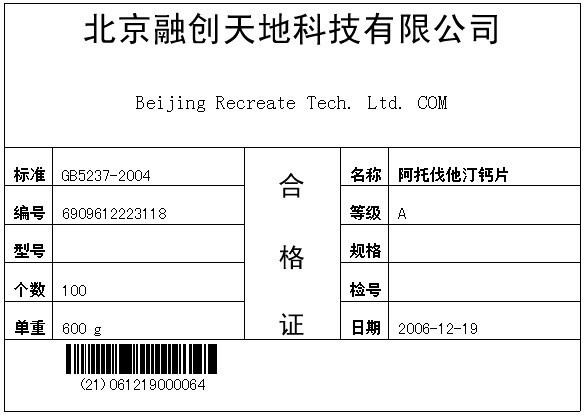

   默认的合格证书模板



3.2 库存管理

库存管理是本软件的核心部分,包括“库存信息的接收”,“盘库”,“库存平面图”,“货位管理”,“库存立体图”五个部分。

主要流程是:



库存信息接收是通过接口程序的调用,接收全部库存信息(包括入库,移库,出库和销库)。仓库管理人员通过扫描枪(扫描枪的功能介绍见后面),在仓库中采集库存操作的原始数据,然后将这些数据上传到软件中,库存信息接收模块通过分析这些原始数据,来更改数据库中的数据,使得数据库中的数据能够始终与仓库中的真实情况保持一致。

该功能点可以接收单一的入库,出库,移库,销库操作,也可以接收这些操作的混合操作,达到一次上传,全部分析的目的,方便用户使用。

库存平面图是这套系统中最有特色,扩展性最强的一部分功能。它通过可视化的方式将库存的基本情况展现在用户面前,使用不同的标志表示货位的状态(空货位,有货物,查询的货物在此等信息),可以定制的货位位置,便于平面图与实际仓库平面图对应。

库存立体图功能是系统比较有特色的一个部分功能。它基于库存平面图,以立体可视化的方式将仓库仿真显示给用户,给用户一种身临其境的体验。在立体图中,所有的货位,物品,托盘等都是三维的,用户可以在立体图的虚拟仓库中随处走动,实地的考察仓库内的库存现状。通过和平面图同样的查询功能,用户可以更直接的找到相应产品的具体位置。而且系统即将实现的模拟一段时间内库存变化动画,更会将仓库立体图功能发挥的淋漓尽致。总之,通过立体图,您不用亲临仓库,就可以模拟实地的考察仓库,这是本套系统所追求的目标之一。

库存立体图部分截图如下所示:





3.3 工单管理

工单管理功能主要提供给用户打印纸件,以供上报,检查,交班的用途。系统提供给用户的工单有以下几种:“入库工单”、“出库工单”、“移库工单”、“销库工单”、“交班盘库工单”、“库存变化日志工单”和“结算工单”等,这些工单能够有效地辅助管理人员对仓库进行管理。

系统使用了delphi 7.0 集成的功能强大的报表设计软件Rave 5.0,使得客户能够在系统之外单独对报表摸板的样式进行自定义。用户只要遵循Rave 5.0的使用方法和程序中对数据字段的定义规则,就可以自己设计出符合要求的报表个性化模板。同时,融创天地科技公司的开发人员和实施人员,可以根据您的需要,对模板进行重新定制,使得系统的使用更加灵活。

用户通过输入查询条件,可以查询一段时间内某个操作人员在给定的仓库所进行的所有入库操作所产生的工单,也可以通过“查询最近一次”查询到刚刚生成的入库工单。交班盘库是在仓库管理人员在交班时,有时为了安全起见,所进行的全库盘点。

日志工单是根据用户给出的查询条件,检索到某个仓库,一段时间,某个库存管理人员所进行的某种操作,系统将这些操作全部显示出来,以便管理人员进行参考。

结算单是根据用户所查询的条件,生成按年(或按月、按日),分仓库,分操作类型的统计工单。同时,用户可以查看某种产品在一年(或一个月)内的走势情况。

同时,用户也可以通过这部分功能查询某个仓库(或全部仓库)的库存现状,系统并会显示出各种产品的数量上的配比关系。

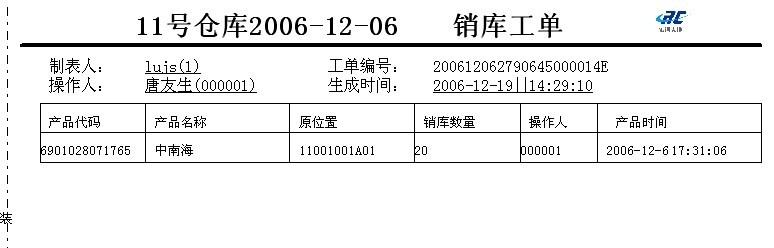

系统中默认的工单样式如图所示。





4,外围设备和接口程序

外围设备和接口程序是系统中所不可缺少的部分,它辅助仓库管理人员完成采集数据,打印条码,上传数据等基本操作。

系统的外围设备主要包括,数据采集器(在本系统中特指条码扫描枪),条码打印机,数据线等。而接口程序主要包括数据采集器接口程序(本系统中的扫描枪通信程序以及扫描枪自带的动态连接库),条码打印软件(例如BarTender的条码打印软件及其所提供的动态连接库或组件),驱动程序等,系统中的Rave 5.0也有条码打印功能,而且本系统基本使用的是Rave的条码打印功能。

本系统的数据采集器使用的是Symbol公司的PDT 1100批处理式扫描枪,它支持中文显示,支持基本所有的一维条码的识别。条码扫描枪的内部程序由融创天地科技有限公司的研发人员开发,采用非常简便的数据采集方式,以标准化并简单易懂的操作方式,快速采集库存操作数据。

条码打印机是DataMax 公司的I –Class 工业条码打印机,它支持几乎所有的一维,二维条码的打印,在不具备条码打印机的企业,也可以使用普通打印机来打印条码。

当然,根据企业的具体需要,企业可以选择不同类型,不同的功能的数据采集设备和条码打印设备。

4.1 条码扫描枪

扫描枪采用便捷的采集数据方式,以便于使用者快速,准确的采集库存操作数据。

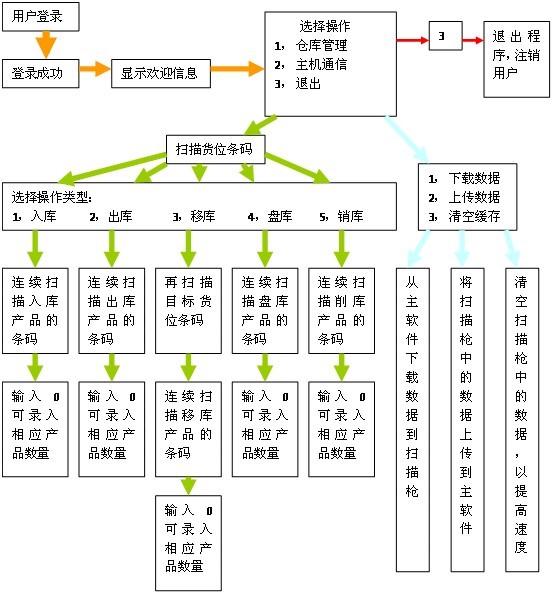

条码扫描枪的使用流程如下图所示:





仓库管理功能主要完成基本仓库操作数据采集,是使用扫描枪所要完成的主要任务。扫描枪可以完成所有库存操作的数据采集,这些操作包括入库、出库、货位移动、盘库、销库。而且,所有这些操作都是采用统一的操作方式,使用户的操作既简单又标准化。

主机通信主要分为下载数据,上传数据两个操作。

下载数据是指,用户通过主机中的主软件,向条码扫描枪中下载数据,这些数据主要是用户的信息等,包括用户的用户代码,姓名和密码,只有下载到扫描枪中的用户才能正常的使用扫描枪。

上传的数据是库存管理人员通过操作扫描枪所采集的库存数据信息,这些信息将通过主软件“库存信息接收”和“盘库”两个功能中的“接收上传数据”按钮来完成。
